고성능 항온항습 챔버

제품설명

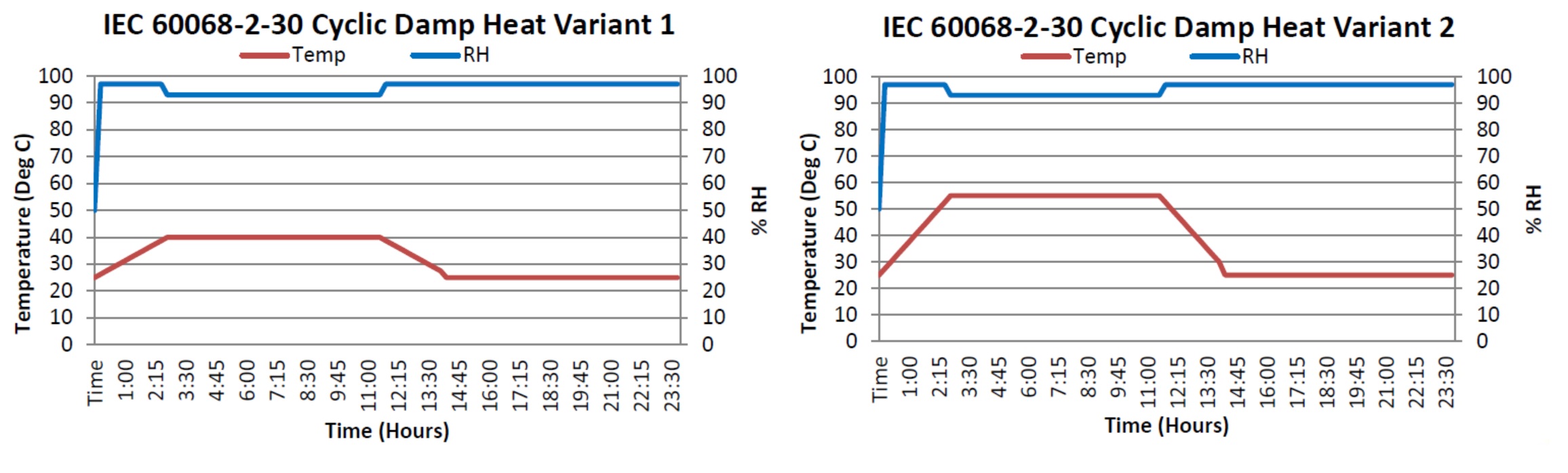

▶ App.(적용분야) : Type A : 태양광 PV 패널 및 발전용 인버터, 이차전지, ESS (팩/모듈), EV 자동차 전장부품

등의 고온고습(Damp heat), 합성 온도습도 싸이클 시험 / Type B : 반도체 팩키지, 베이스, PCB 등의 THB,

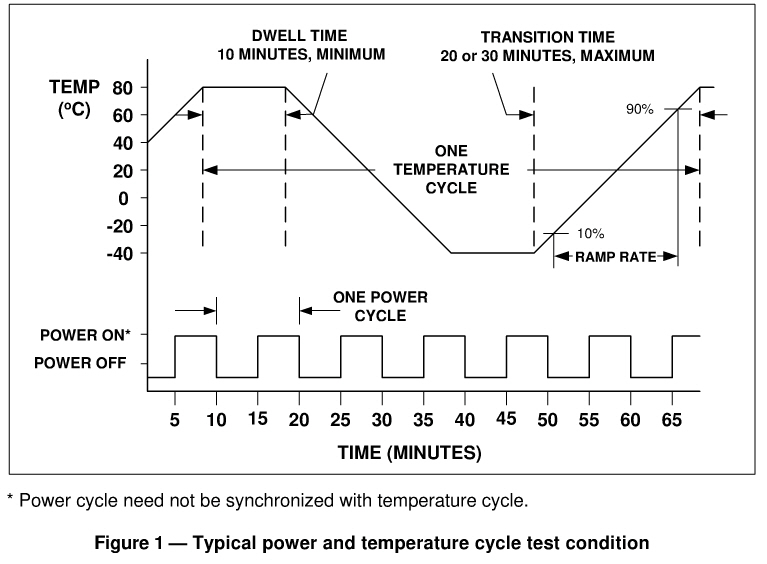

전압/온도 사이클 시험 (Power Temperature Cycle, PTC)

제품상세설명

Specifications

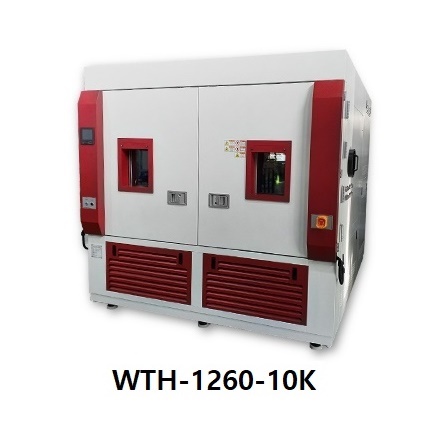

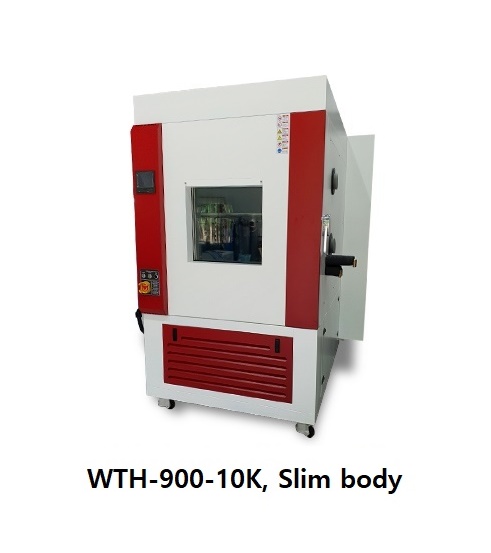

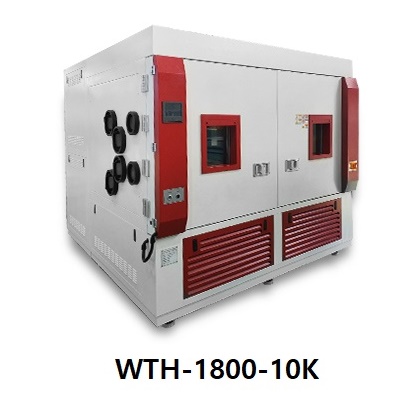

Model No.	WTH-900-10K	WTH-1260-10K	WTH-1800-10K
Dimensions wdh/mm (In)	1000 * 900 * 1000	1400 * 900 * 1000	2000 * 900 * 1000
Temp. & Humidity controller	5.7” Touch screen programmable controller : 120 Patterns 1200 Segments, 999 cycle, SD 4 GB Memory, TEMI2500
*Range (Temp./Humidity)	-70℃ ∼ 180℃ / 25% ∼ 98%RH (Option : Low & Low zone 10% ∼ 98%RH)
*Temp. change rate	Heating up & Cooling down : 1 ∼ 3 K/min, Linearity (Option : 5 / 7 / 10 / 15 / 20 K/min, Linearity)
*Temporal fluctuation	≤±1.5℃ ∼ ≤±2.5℃ / ≤±2.0% RH ∼ ≤±3.0% RH
*Spatial variation	≤±2.0℃ ∼ ≤±3.5℃
**Refrigeration system	Outdoor condensing unit, Water cooled type (Available water cooling tower method)
Material (In)	18-8 Cr-Ni stainless steel plate (STS304, 2B)
(Out)	Steel plate (SCP-1) with powder coating finished (Option : STS304 H/L)
Door	Silicone packing door with observation window (3 Fold vacuum glass - Hotwire attached, LED Lamp)
Water supply	Direct water supplied through water membrane filter
Utility	Access port Ø50mm (Available Ø100mm, Ø150mm)
Safety device	Over temp. protector, Motor overload relay (EOCR), Electronic over current relay, Refrigerator overload relay, Refrigerator High/Low pressure switch, Water level monitor, Leakage breaker S/W, etc.
Power source	AC 380 V or AC 440V, 3 Phase, 50/60 Hz

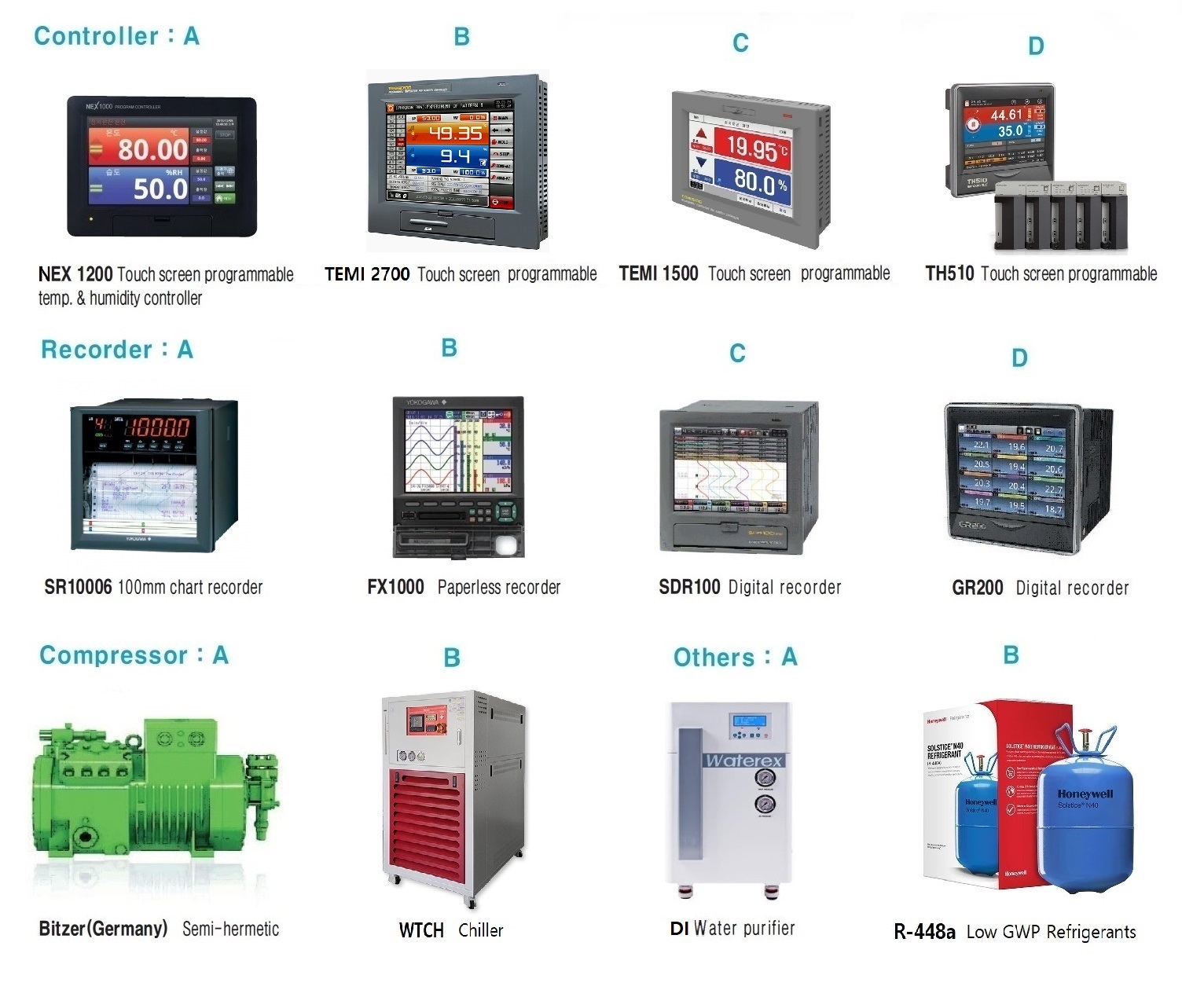

Optional Accessories
Temp. & Humidity controller	Touch screen programmable controller (TEMI2700, NEX1200, TH510), Embedded HMI Controller (FCS, Facility Control System)

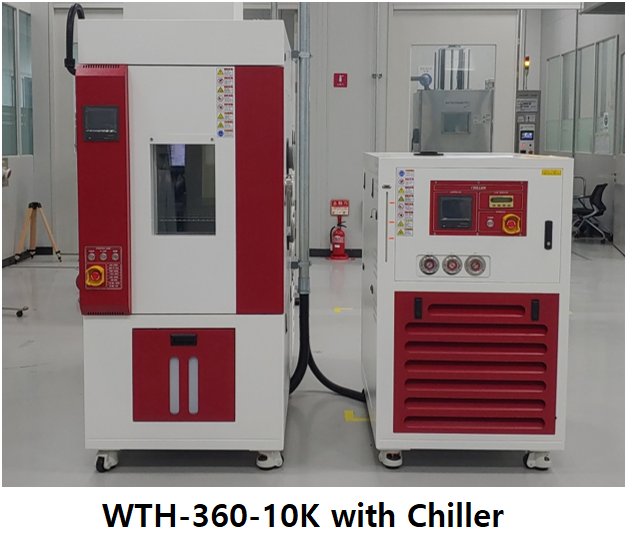

Facility	Chiller, CO2 Auto extinguisher, Mechanical door lock, De-humidifier (Munters M120), DI Water purifier, Low GWP refrigerants, DC Power supply source program (Ver. WT1.0.1) for PTC
Recorder	Chart type 2 channel (SR-10006) / Paperless type (SDR100, FX-1000, GR200)
MAS (Mobile alert system)	SNS, Voice call, Message : Ethernet network (RN171), WIFI (RN172), RN400 Series & RADIONODE365 Web, UA1X & Tapaculo for Android
Accordance with IEC60068-3-5 & IEC60068-3-6 *The distance between the condensing unit and the equipment is within 15m

Optional Accessories

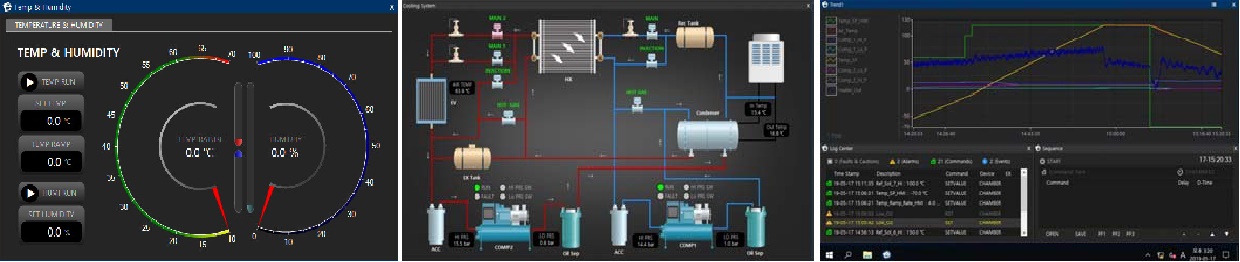

FCS, Facility Control System

(주)원테크놀로지가 자체 개발한 제어 프로그램은 사용자가 필요로 하는 기능을 추가 삭제 편집 할 수 있도록 최대한 제공되는 능동형 소프트웨어입니다.

GUI (Graphic User Interface)를 지원하여 시인성과 직관성이 뛰어나고, 대화형 터치 입력 방식은 사용자의 접근이 용이하여 사용에 편리합니다.

자기 진단 기능(SDF) 및 그래픽 경보 표시 기능은 운전 중 경보발생 시 고장 개소와 해당 트러블 슈트 솔루션이 GUI 그래픽 이미지와 함께 화면에 표시되어

사용자의 신속한 대처가 가능합니다.

HMI (Human Machine Interface) 기반으로 산업용 PC, PLC, Lab-top 등 다양한 플랫폼에 임베디드로 탑재가능 하며 데이터 호환 및 관리 안정성과

신뢰성이 높아 온/습도 제어, 온도사이클 시험 제어, 급속온도 변화 시험, 열충격시험, 자동차 새시 다이나모 모사 및 풍동시험, 광조사 시뮬레이션 등에

적용합니다.
