외장 원격 공조기용 저온 챔버

제품설명


▶ App.(적용분야) :  EV 자동차 전장 부품 및 휠, 자동차 및 기계부품의 내구시험에 고온 및 저온 환경을
    조성합니다. 챔버에서 발생된 저온/고온의 공기가 In/Out 덕트라인을 통하여 3축고무시험기 등과 같은
    물리적 시험을 위한  외부 챔버로 순환되는 공기 조화방식으로 시험품의 피로 내구성 및 내.외장제의 변색,
    변형을 평가하는 외장 챔버로 무진동 형태로 제작합니다.
   관련 표준
    * IEC-60068-2-1 Environmental Testing - Part 2-1: Tests - Test A: Cold
    * IEC-60069-2-2 Environmental Testing - Part 2-2: Tests - Test B: Dry heat
    * IEC-60068-2-14 Test Nb Change of temperature with specified rate of change,
    * MIL STD 883K 1010.9 & JESD22-A104 Temperature cycling

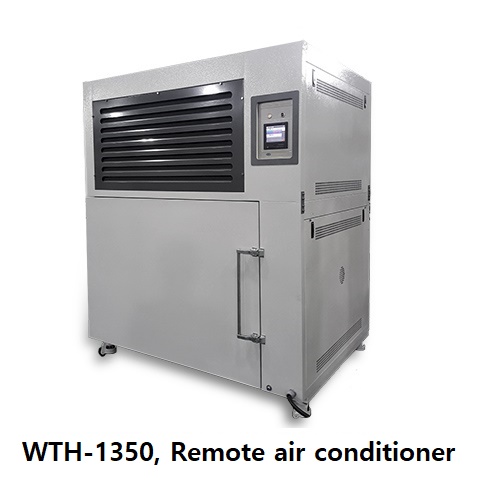

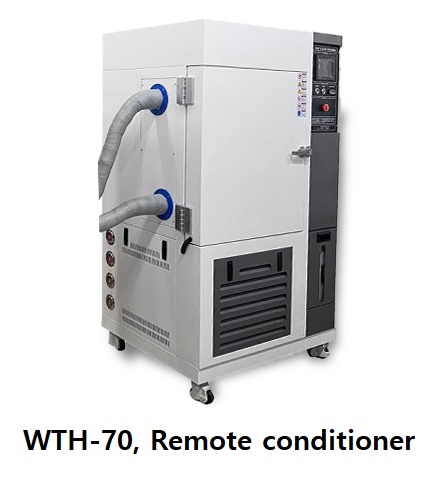

▷ 원격 공조기(Remote Conditioner)는 2개의 챔버를 제공합니다. 단열 덕트를 통해 온도가 조절된 공기를
     원격 챔버로 전달하며 독립적으로 온도 시험도 사용 가능합니다.
▷ 습도 인자 제어 추가 기능 (옵션)
▷ 자기진단 기능 및 그래픽 경보 표시기능 :  운전 중 경보발생 시 고장개소와 해당 Trouble shoot 솔루션이
     Graphic user interface (GUI) 그래픽 이미지와 함께 화면에 표시되어 사용자의 직관성과 신속한 대처가
     가능합니다. (옵션)
▷ 다양한 프로그램타입 콘트롤러 지원 : 최대 500패턴 50,000세그먼트의 프로그램을 지원하며 다양한 환경
      조성이 가능합니다.
▷ 전자식 비례제어 팽창 메커니즘과 특수 냉매량 자동조절 시스템 채용으로 선형(Linearity)의 균일한 상승/
      하강(Ramp) 구간과 안정된 유지 구간 (Soak)을 제공합니다.
▷ 낮은 지구온난화 지수 냉매(Low GWP refrigerants, R-448a/R-449a,b)를 사용합니다. (옵션)
▷ 접근 편리한 사용자 인터페이스 (UI) 제공 : Ethernet, USB, RS-232C/485/422과 소프트웨어는 원격제어
      및 외부 기기와의 통신, 저장 등 접근이 편리합니다.
     (실시간 모니터링 및 제어, 수집된 데이터는 엑셀, 기타 스프레드쉬트 문서화 용이)

제품상세설명

Specifications

Model No.

WTC-446

WTC-787

WTC-1350

Type

Hybrid type (Remote air conditioner & Stand alone chamber)

Dimensions w*d*h/mm (In)

750 * 700 * 850

 750 * 700 * 1500

1000 * 900 * 1500

Temp. controller

5.7” Touch screen programmable controller : 120 Patterns 1200 Segments, 999 cycle, SD 4 GB Memory, TEMP2520

*Temp. raane

-20℃ ∼ 150℃  (Option : -40℃ ∼ 150℃  / -70℃ ∼ 180℃ )

*Temp. change rate

Heating up & Cooling down : 1.0 K/min, Non-Linearity (Option : 2.0 K/min, 3.0 K/min, Non-Linearity)

*Temporal fluctuation

≤±0.5℃ ∼ ≤±1.5℃

*Spatial variation

≤±1.5℃ ∼ ≤±2.5℃

Refrigeration system

Air cooled type

Material (In)

18-8 Cr-Ni stainless steel plate (STS304, 2B)

(Out)

Steel plate (SCP-1) with powder coating finished (Option : STS304 H/L)

Door

Seamless forming silicone packing door with observation window (3 Fold vacuum glass - Hotwire attached, LED Lamp)

Utility

Access port Ø50mm (Available Ø100mm)

Safety device

Over temp. protector, Motor overload relay (EOCR), Electronic over current relay, Refrigerator overload relay,

 Refrigerator High/Low pressure switch, Leakage breaker S/W, etc.

Power source

 AC 380 V, 3 Phase, 50/60 Hz

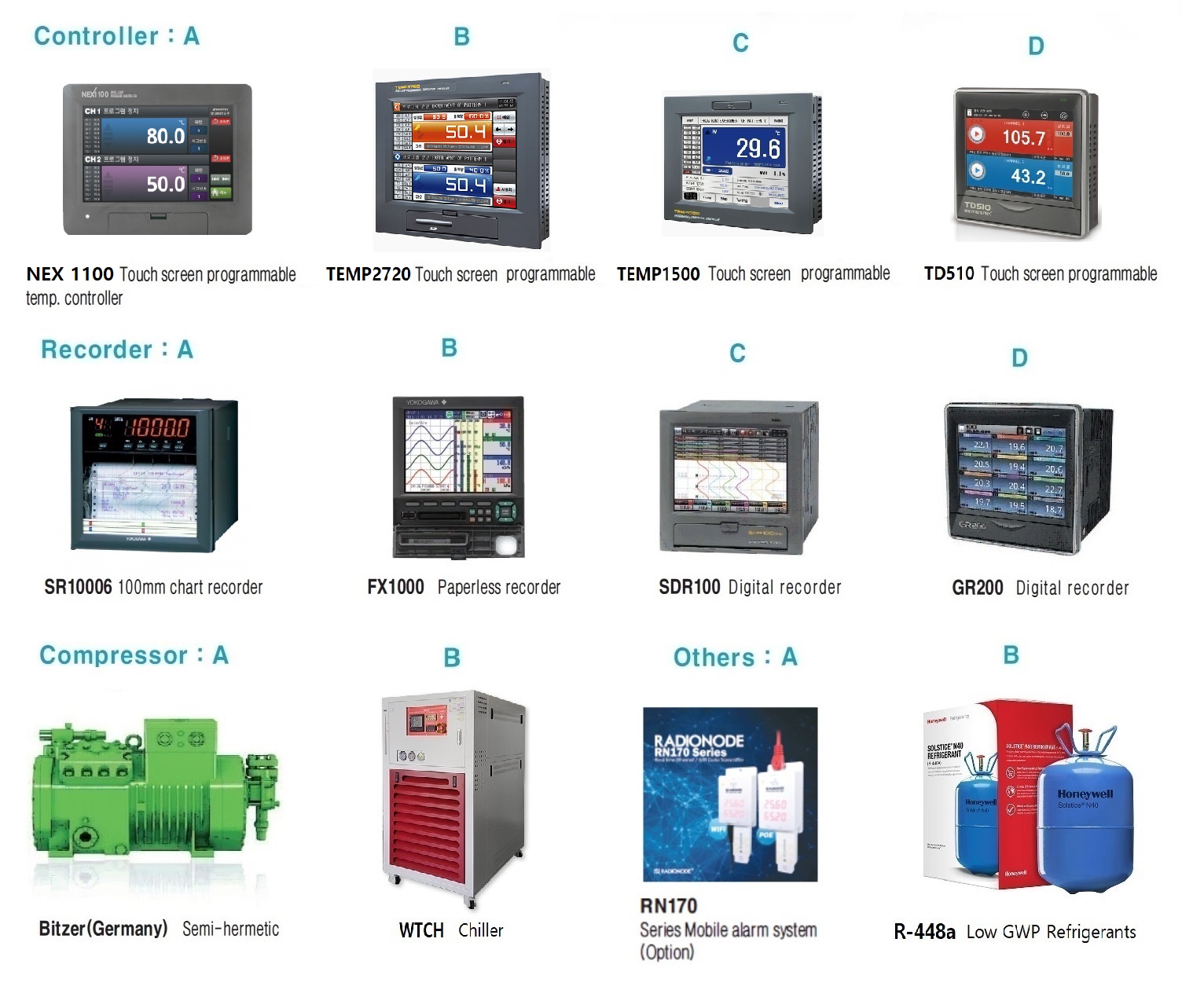

Optional Accessories



Temp. controller

Touch screen controller (TEMP2720, NEX1100, TD510), Embedded HMI Controller (FCS, Facility Control System)

Facility

 Inner door & Hand-in port, Door inter lock device, Low GWP refrigerants, Humidifier

Recorder

Chart type 2 channel (SR-10006) / Paperless type (SDR100, FX-1000, GR200)

MAS (Mobile alert system)

SNS, Voice call, Message : Ethernet network (RN171), WIFI (RN172), RN400 Series & RADIONODE365 Web, UA1X & Tapaculo for Android

*Accordance with IEC60068-3-5






















Optional Accessories




  FCS, Facility Control System


  (주)원테크놀로지가 자체 개발한 제어 프로그램은 사용자가 필요로 하는 기능을 추가 삭제 편집 할 수 있도록 최대한 제공되는 능동형 소프트웨어입니다.

  GUI (Graphic User Interface)를 지원하여 시인성과 직관성이 뛰어나고, 대화형 터치 입력 방식은 사용자의 접근이 용이하여 사용에 편리합니다.

  자기 진단 기능(SDF) 및 그래픽 경보 표시 기능은 운전 중 경보발생 시 고장 개소와 해당 트러블 슈트 솔루션이 GUI 그래픽 이미지와 함께 화면에 표시되어

  사용자의 신속한 대처가 가능합니다.

  HMI (Human Machine Interface) 기반으로 산업용 PC, PLC, Lab-top 등 다양한 플랫폼에 임베디드로 탑재가능 하며 데이터 호환 및 관리 안정성과

  신뢰성이 높아 온/습도 제어, 온도사이클 시험 제어,  급속온도 변화 시험, 열충격시험, 자동차 새시 다이나모 모사 및 풍동시험, 광조사 시뮬레이션 등에

  적용합니다.
