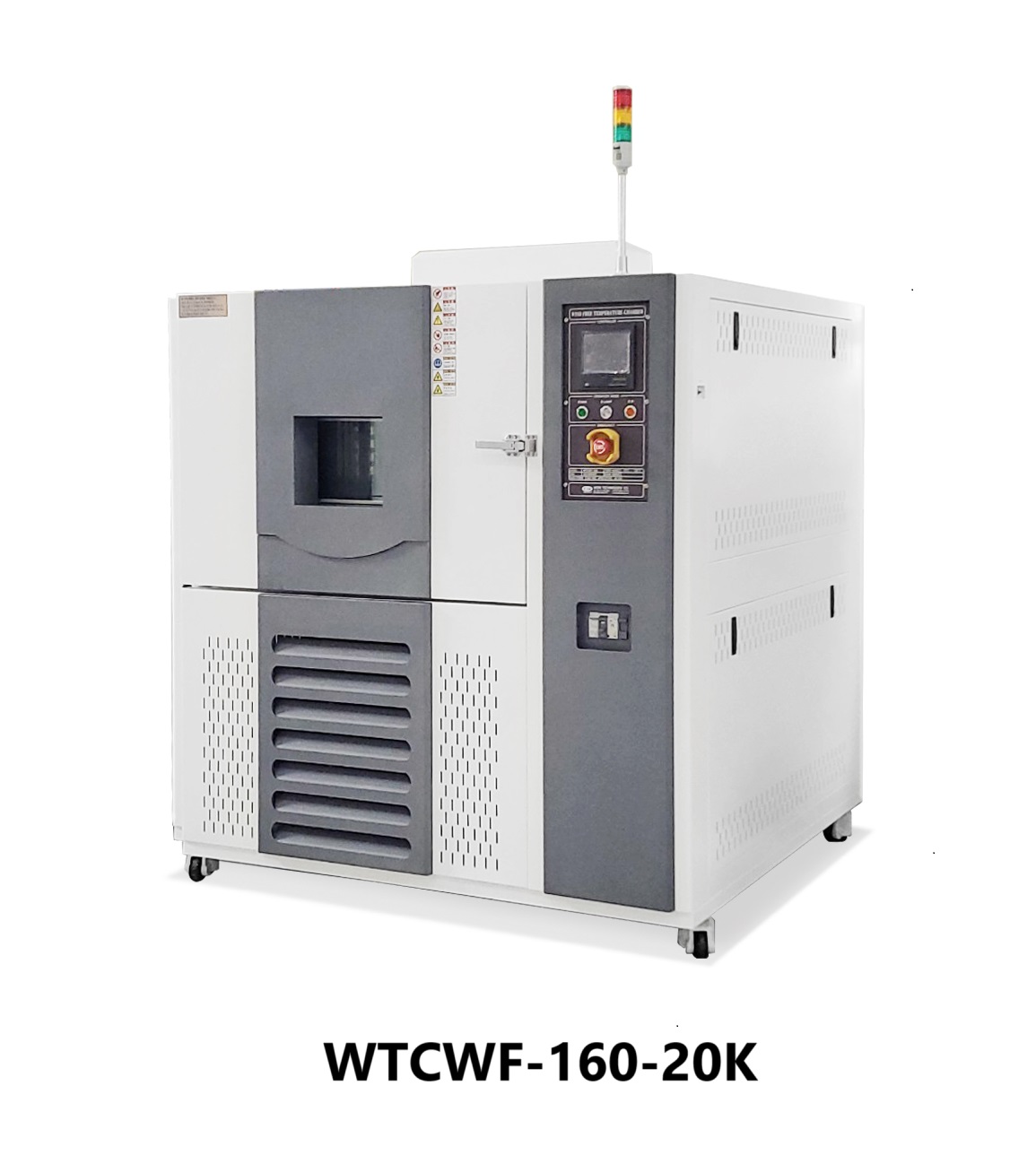

온도 싸이클시험 챔버

제품설명


▶ App.(적용분야) :  태양광 PV 패널 및 발전용 인버터, EV 자동차 전장 부품 등과 JEDEC 관련  반도체
    팩키지, IC, PCB, SSD 표면실장 제품 등의 신뢰성 스트레스 테스트에 사용합니다.

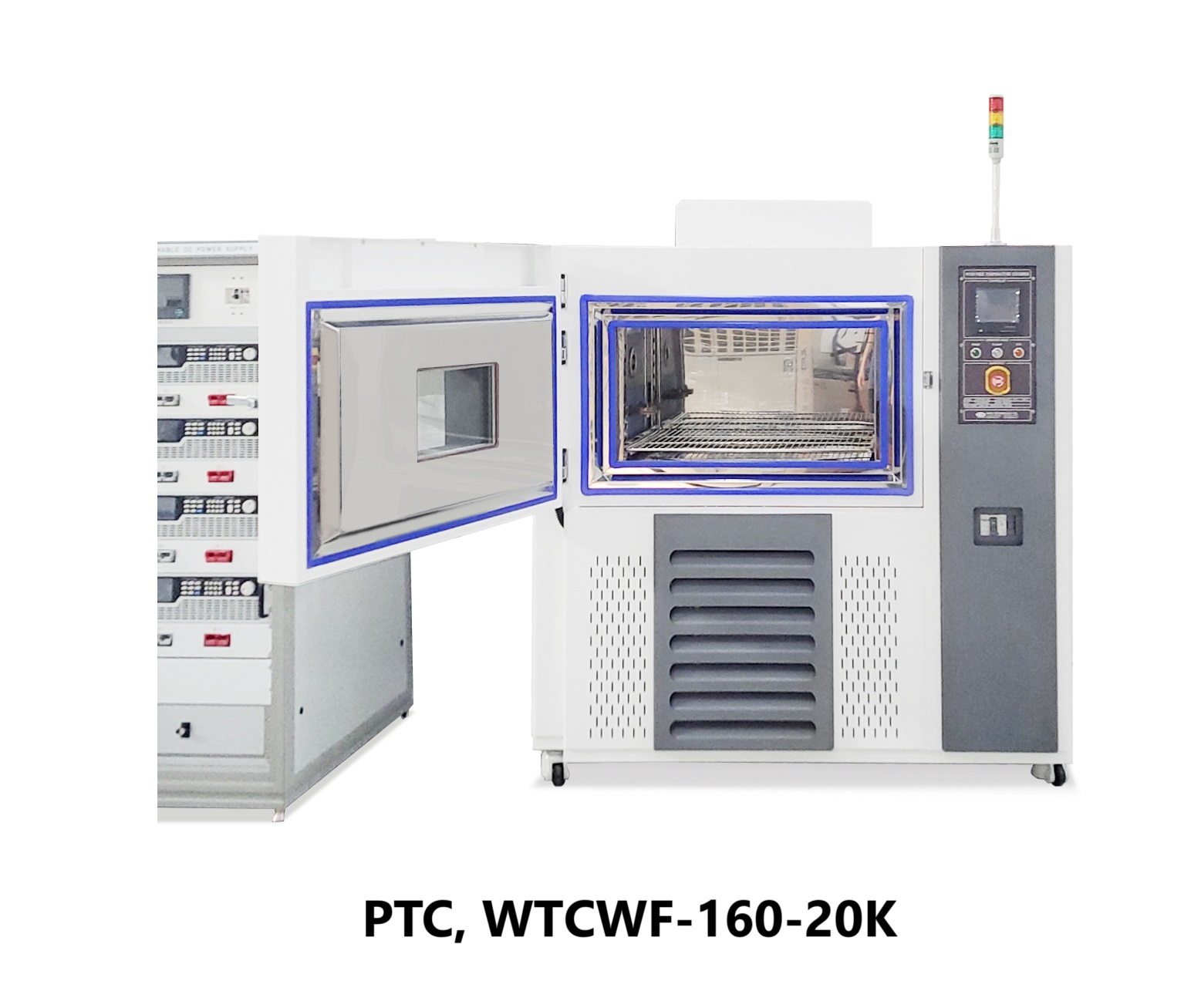

    급속 온도 싸이클 시험 (TC),  전압/온도 사이클 시험 (PTC)
     관련 표준
     * 60068-2-14 Test Nb Change of temperature with specified rate of change,
     * MIL STD 883K 1010.8 & JESD22-A104 Temperature Cycling,

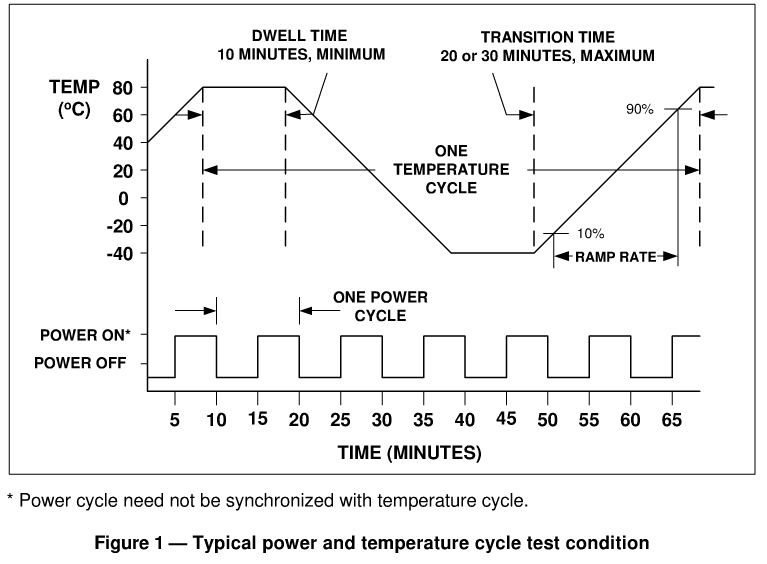

     * JESD22-A105 Power and Temperature Cycling.

▷ 자기진단 기능 및 그래픽 경보 표시기능 :  운전 중 경보발생 시 고장개소와 해당 Trouble shoot 솔루션이
     Graphic user interface (GUI) 그래픽 이미지와 함께 화면에 표시되어 사용자의 직관성과 신속한 대처가
     가능합니다. (옵션)
▷ 다양한 프로그램타입 콘트롤러 지원 : 최대 500패턴 50,000세그먼트의 프로그램을 지원하며 다양한 환경
      조성이 가능합니다.
▷ DC 전원공급 장치 및 소스 프로그램 (Ver. WT1.0.1) for PTC (옵션)
▷ 전자식 비례제어 팽창 메커니즘과 특수 냉매량 자동조절 시스템 채용으로 선형(Linearity)의 균일한 상승/
      하강(Ramp) 구간과 안정된 유지 구간 (Soak)을 제공합니다.
▷ 낮은 지구온난화 지수 냉매(Low GWP refrigerants, R-448a/R-449a,b)를 사용합니다. (옵션)
▷ 접근 편리한 사용자 인터페이스 (UI) 제공 : Ethernet, USB, RS-232C/485/422과 소프트웨어는 원격제어
      및 외부 기기와의 통신, 저장 등 접근이 편리합니다.
     (실시간 모니터링 및 제어, 수집된 데이터는 엑셀, 기타 스프레드쉬트 문서화 용이)

제품상세설명

Specifications

Model No.

WTC-408

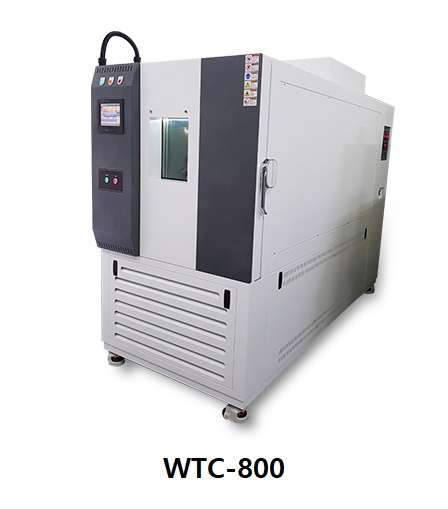

WTC-800

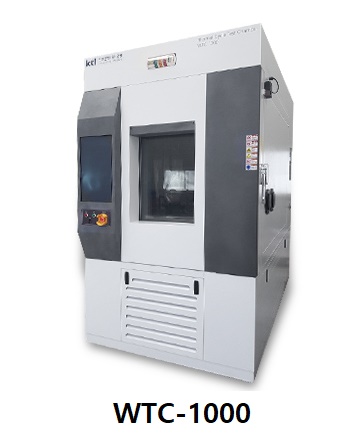

WTC-1000

Dimensions w*d*h/mm (In)

600 * 800 * 850

1000 * 800 * 1000

 1000 * 1000 * 1000

Temp. controller

5.7” Touch screen programmable controller : 120 Patterns 1200 Segments, 999 cycle, SD 4 GB Memory, TEMP2500

*Temp. Range

-40℃ ∼ 150℃ (Option : -70℃ ∼ 180℃)

*Temp. change rate

Heating up & Cooling down : 3 ∼ 5 K/min, Linearity (Option : 10 / 15 / 20 K/min, Linearity)

*Temporal fluctuation

≤±1.5℃ ∼ ≤±2.5℃

*Spatial variation

≤±2.0℃ ∼ ≤±3.5℃

**Refrigeration system

Outdoor condensing unit, Water cooled type (Available water cooling tower method)

Material (In)

18-8 Cr-Ni stainless steel plate (STS304, 2B)

(Out)

 Steel plate (SCP-1) with powder coating finished (Option : STS304 H/L)

Door

Silicone packing door with observation window (3 Fold vacuum glass - Hotwire attached, LED Lamp)

Utility

Access port Ø50mm (Available Ø100mm, Ø150mm),

Safety device

Over temp. protector, Motor overload relay (EOCR), Electronic over current relay, Refrigerator overload relay,

 Refrigerator High/Low pressure switch, Leakage breaker S/W, etc.

Power source

AC 380 V or AC 440V, 3 Phase, 50/60 Hz

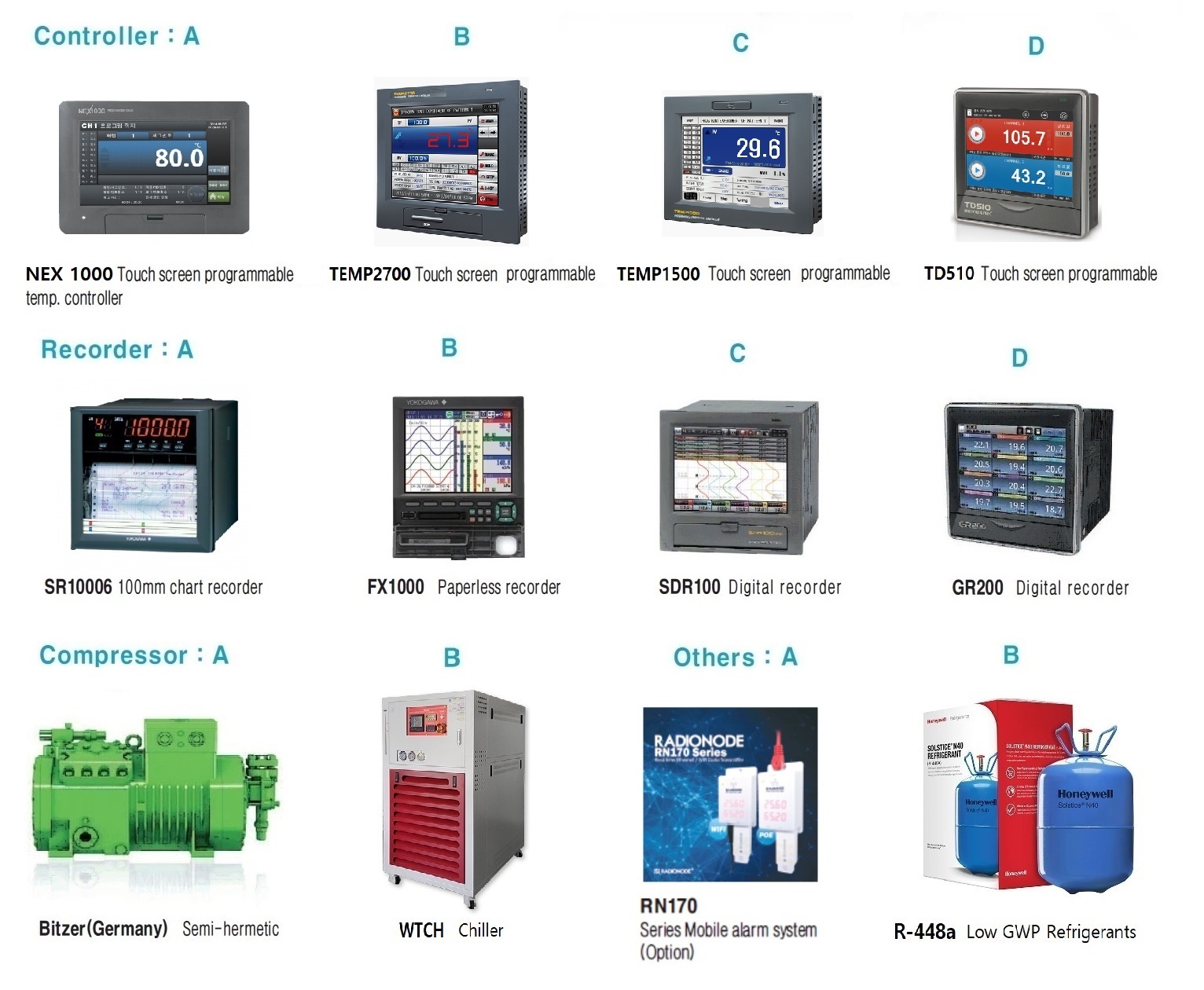

Optional Accessories



Temp. controller

Touch screen controller (TEMP2700, NEX10 00, TD510), Embedded HMI Controller (FCS, Facility Control System)

Facility

Chiller (WTCH Seires), DC Power supply source program (Ver. WT1.0.1) for PTC , Door inter lock device, Low GWP refrigerants

Recorder

Chart type 2 channel (SR-10006) / Paperless type (SDR100, FX-1000, GR200)

MAS (Mobile alert system)

SNS, Voice call, Message : Ethernet network (RN171), WIFI (RN172), RN400 Series & RADIONODE365 Web, UA1X & Tapaculo for Android

*Accordance with IEC60068-3-5 & IEC60068-2-14Nb

**The distance between the condensing unit and the equipment is within 15m






















Optional Accessories

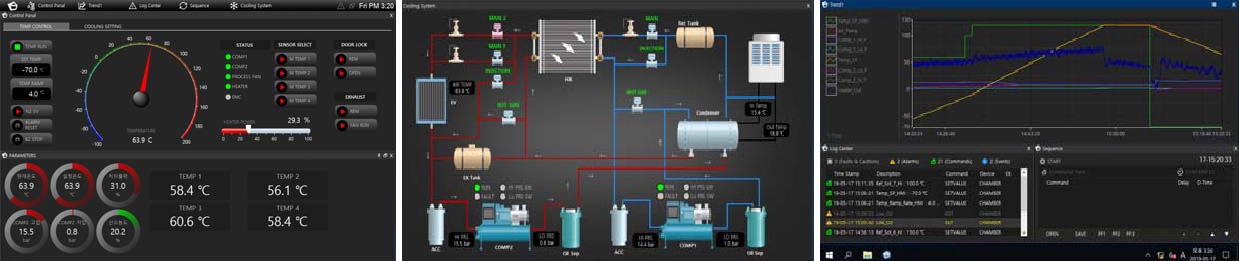

  FCS, Facility Control System


  (주)원테크놀로지가 자체 개발한 제어 프로그램은 사용자가 필요로 하는 기능을 추가 삭제 편집할 수 있도록 최대한 제공되는 능동형 소프트웨어입니다. GUI (Graphic

   User Interface)를 지원하여 시인성과 직관성이 뛰어나고, 대화형 터치 입력 방식은 사용자의 접근이 용이하여 사용에 편리합니다.

  자기 진단 기능(SDF) 및 그래픽 경보 표시 기능은 운전 중 경보발생 시 고장 개소와 해당 트러블 슈트 솔루션이 GUI 그래픽 이미지와 함께 화면에 표시되어  사용자의

  신속한 대처가 가능합니다.

  HMI (Human Machine Interface) 기반으로 산업용 PC, PLC, Lab-top 등 다양한 플랫폼에 임베디드로 탑재가능 하며 데이터 호환 및 관리 안정성과 신뢰성이 높아

  온/습도 제어, 온도사이클 시험 제어,  급속온도 변화 시험, 열충격시험, 자동차 새시 다이나모 모사 및 풍동시험, 광조사 시뮬레이션 등에 적용합니다.






1.1 FCS 프로그램 기능 및 소개

     • FCS는 능동형 소프트웨어 입니다.

     • 능동형 이라 함은 사용자가 필요로 하는 기능을 추가 삭제 편집 할 수 있도록 최대한 제공되는 소프트웨어 입니다.

     • FCS의 주 통신 방식은 Modbus Protocol 방식이 기본이 됩니다.

     • 온도싸이클(TC, Thermal Cycle) 시험 챔버 를 위한 기본 구성은 다음과 같습니다.

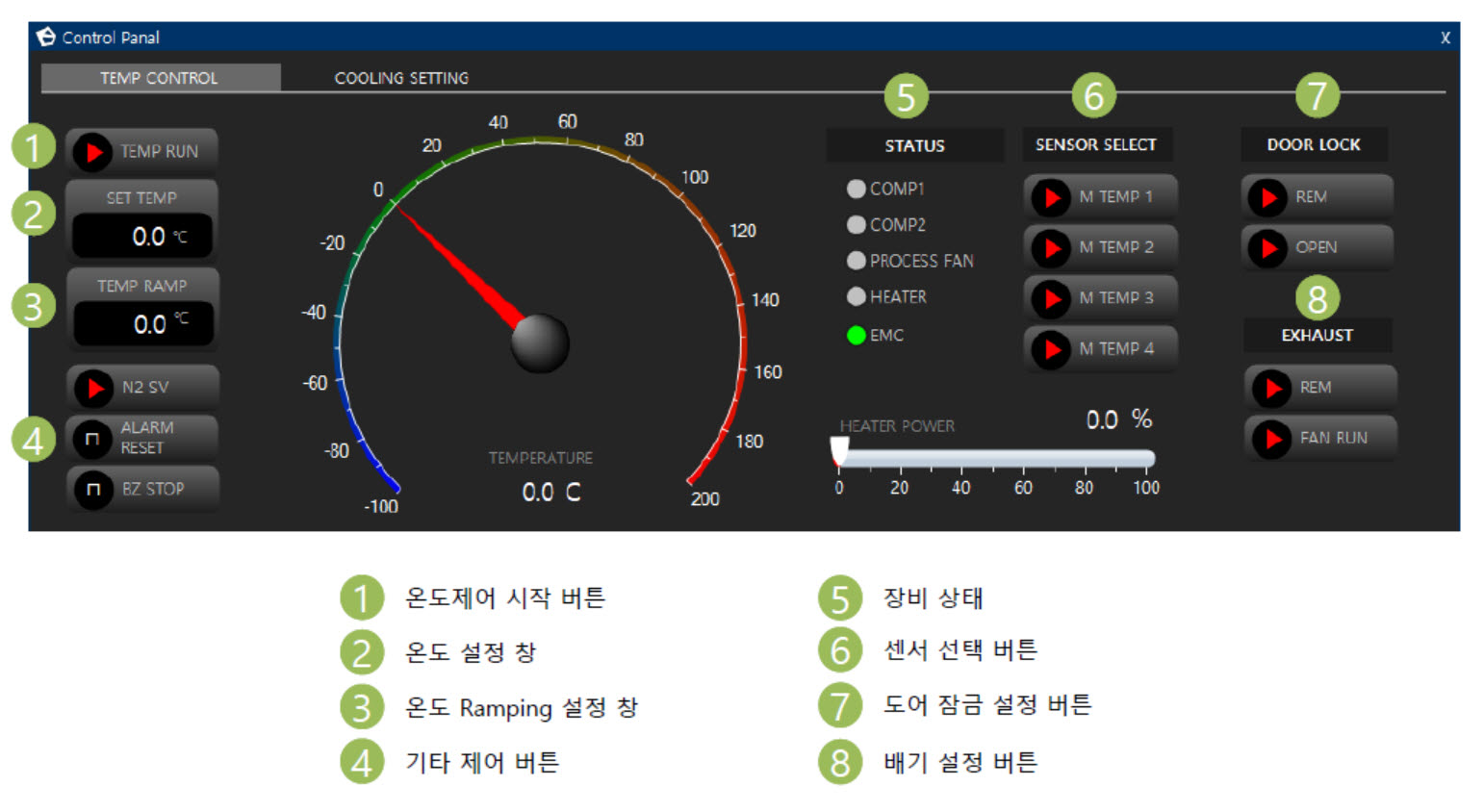

          – Control Panel

          – Cooling System

    • 기본 구성을 통하여 시험을 실시 하고 편집 및 파라미터 구성을 위해 서는 시스템에서 제공되는 부가 기능이 구현됩니다.


1.2 FCS – Login

     • FCS는 사용 권한이 있는 자에게 권한을 주기위해 로그인 기능이 있습니다.

     • 보통 3가지 단계로 권한이 주어집니다.

         – OPERATOR : 운영자

         – CALIBRATOR : 데이터 교정 사용 권한

         – MASTER : 모든 기능 사용자

    • 운영자는 일반적으로 시험을 위한 기능을 제공합니다.

    • 데이터 교정 사용 권한은 파라미터의 데이터 값을 1차 또는 2차 선형 교정 값을 수정 편집 할 수 있습니다. 이 데이터를 잘못 변경 하였을 경우 데이터 값이 의미

        없는 값이 표현 될 수 있으므로 특별한 권한으로 관리 됩니다.

    • 모든 기능 사용자는 운영/교정 기능을 모두 사용 할 수 있으며 데이터 업데이트 및 편집이 가능한 권한입니다.


1.3 FCS – System Values

    • 시스템 값(System Values) 컨트롤은 PLC중의 데이터를 읽어 와서 기본 파라미터 구성을 매치 시킵니다.

        (경로 FCS.exe 실행 파일 폴더의 \\Config\FCS-IO list.cfg)

    • CHAMBER내의 파라미터로 DI/DO/AI/AO로 구분하여 정리되어 있습니다.

    • Search here 박스를 이용하여 검색하고자 하는 문구를 넣었을 때 그에 관련된 파라미터만 검색하여 볼 수 있습니다.

    • 심볼을 선택 하고 그 안에 변수(Variable)을 클릭하면 파라미터의 그 정보가 우측 창에 상세하게 표현 됩니다.


1.4 FCS – Command

      명령어 창(Command)은 PLC의 데이터 변환 및 FCS의 전반적 기능을 수행 할 수 있습니다.

     • 예를 들어 데이터 값을 읽어 오거나, 쓸 수 있습니다.

         Command Here의 창을 선택하고 아래 텍스트를 기입 후 엔터 버튼을 누르면 적용 됩니다.

         * 명령 SETBIT TEMP_START_HMI

         * SP변경 SETVALUE TEMP_SP_HMI 50.0

     • 그 이외에 도움 창을 볼 수 있는 Help 화면을 지우는 Clear버전 정보를 확인 할 수 있는 VER의 기능이 추가 되어 있습니다.


1.5 FCS– Log Center

     • 로그 센터(Log Center) 창의 기능은 FCS 소프트 웨어에서의 폴트, 알람, 명령어, 이벤트를 로깅하는 기능입니다.

     • 육안으로 쉽게 알아 볼 수 있도록 아이콘과 텍스트의 색으로 표현됩니다.

     • 로깅 데이터의 경로는 FCS.exe 실행 파일 폴더의 \\Log에 자동 저장됩니다.


1.6 FCS – Trend

      • 실시간 그래프(Trend) 창은 파라미터의 변수 데이터의 값을 능동적으로 선택하여 그래프로 보여주는 기능을 합니다.

      • 그래프에서 마우스 우측 버튼을 눌러 데이터를 추가/삭제를 할 수 있으며 각 데이터의 비율을 기입하여 크기를 조절 할 수 있습니다.

      • 또한, Edit 모드를 선택하여 데이터를 확대 축소 추출 할 수 있는 기능도 포함 되어 있습니다.

      • 데이터 추가 삭제 기능은 그래프 추가 창(Trend Selector)을 이용하여 선택 할 수 있습니다.

      • 저장 되어 있는 상태에서 PF(프로파일 버튼을 오랫 동안 클릭하고 있으면 파라미터 데이터가 저장 되고, 짧게 클릭하면 불러오기 기능을 수행합니다.


1.7 FCS – Sequence

      • 시퀀스의 기능은 명령어창(Command)의 기능을 자동으로 수행합니다.

      • 명령어 및 지연 시간 또는 조건에 따라 자동 수행하는 기능을 하고 있습니다.

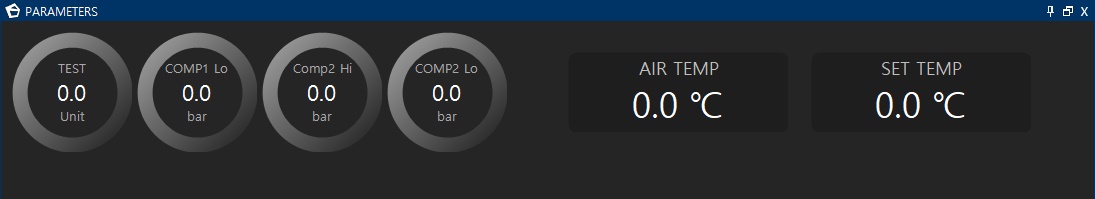

1.8 FCS – Customizing

      • Customizing은 사용자가 원하는 파라미터를 Analog/Digital/Gauge 형태로 표현하여 사용할 수 있습니다.
