▶ App.(적용분야) : 반도체 IC, PCB 등의 스트레스 및 에이징, 번인(Burn-in)시험, 베이크(Bake)에
사용되며, 전자 부품 및 코팅피막 경화(Curing), 시료 건조, 열 변성 시험 등 광범위하게 사용합니다.
▷ 디지털 PID 제어는 정밀한 온도 제어가 가능하며, 설정 값에서 Over shoot를 방지하여 안정적
입니다. (자동튜닝 기능내장)
▷ 히터 출력은 TPR 또는 SCR 전력 제어 방식으로 내압성이 우수합니다.
▷ 프로그램 세그먼트 당 타입 시그널(TS)을 설정하여 이벤트로 N2퍼지를 제어하여 냉각 시 시료의
산화와 변색, 얼룩 등을 예방합니다.(옵션)
▷ 대형 건조기에는 내부 대차 (건조랙) 및 외부 대차를 추가할 수 있습니다. (옵션)
▷ 온도 조절이 가능한 과열 방지 장치 부착 (Class 2)과 청각적(Audible) 시각적(Visible) 알람 등
사용자를 위한 다양한 안전 장치를 내장.
Specifications
Model No. |
WTO-216 |

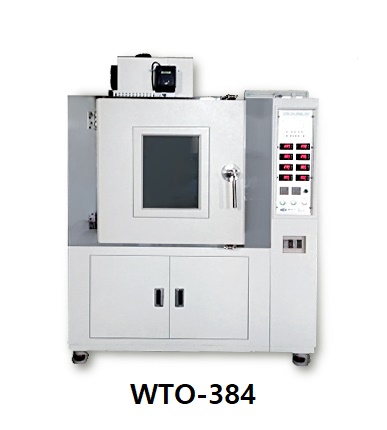

WTO-384 |

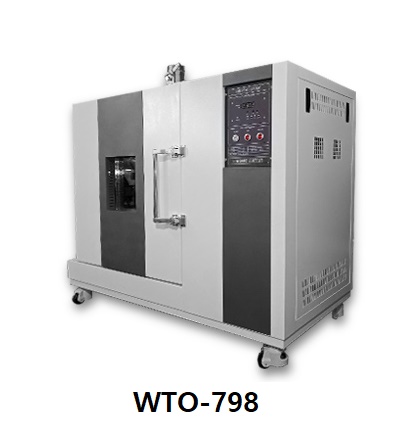

WTO-798 |
WTO-3300 | |
Dimensions w*d*h/mm (In) |
600 * 600 * 600 |
800 * 600 * 800 |
1200 * 700 * 950 |
1500 * 1000 * 2200 | |
Temp. controller |
LCD Backlit 10 Step programmable digital
PID controller with auto tuning (BK3) | ||||
*Temp. Range |
Ambient +10℃ ∼ 230℃ (Max. : 250℃) | ||||
*Temporal fluctuation |
≤±1.5℃ ∼ ≤±2.5℃ @100℃ | ||||
*Spatial variation |
≤±2.0℃ ∼ ≤±3.5℃ @100℃ | ||||
Heater,
SCR controlled |
5 kW |
6 kW |
10 kW |
15 kW | |
Material (In) |
18-8 Cr-Ni stainless steel plate (STS304) / Option : STS310 or STS316 | ||||
(Out) |
Steel plate (SCP-1) with powder
coating finished | ||||
Insulation |
Mineral wool or equivalent | ||||
Door sealing |
Silicone gasket | ||||
Exhaust damper |
Manual damper, Stainless steel STS304, Ø100mm | ||||
Safety device |
Over temp. protector, Motor overload
relay (EOCR), etc | ||||
Power source |
AC 220 V or AC 380 V, 1 Phase or 3
Phase, 50/60 Hz | ||||

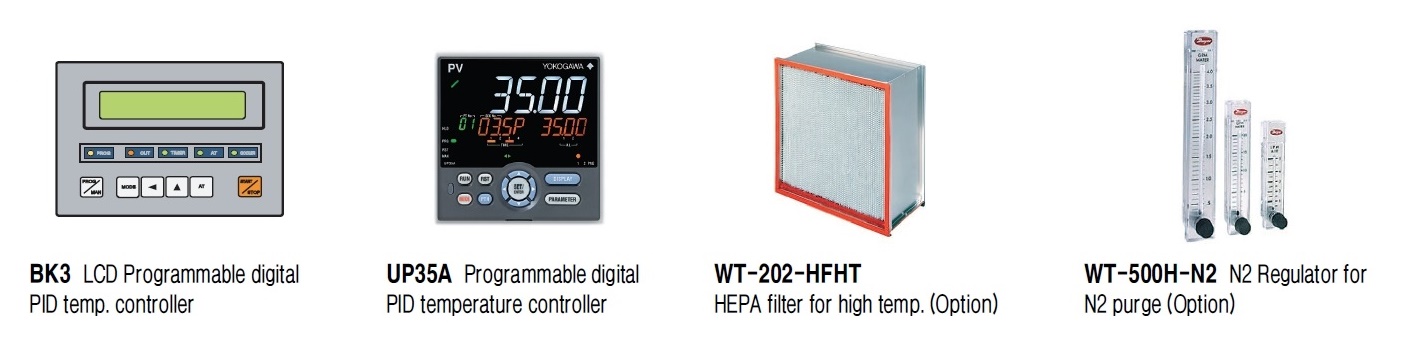

Optional Accessories |
| ||||
Temp. controller |
Touch screen controller (TEMP2500,
TEMP1500, NEX1000, TD500), LED programmable (UP35A) | ||||
Facility |
N2 purge device (WT-500H-N2 : N2 Regulator 100L/min. Dwyer, N2 One touch cock ), Moving cabinet, Carts & Shelf rack | ||||
Recorder |
Chart type 2 channel (SR-10006) /
Paperless type (SDR100, FX-1000, GR200) | ||||
*Accordance with DIN12880-7:2005 |
Controller & Options
